在個人護理電器領域，高速吹風筒因其快速干發和高效率而受到消費者的青睞。本文將分享一款基于FT8440x系列電源IC的高速吹風筒控制板方案，探討其在設計和性能上的優勢。

1. FT8440x系列電源IC簡介

FT8440x系列是一款高性能、高精度、低成本的非隔離Buck功率變換器，專為高速吹風筒等個人護理電器設計。它包含了一個專門的電流模PWM控制器和一個高壓功率開關管，確保了優越的動態響應和穩定的輸出電壓。

2. FT8440x高速吹風筒控制板方案特點

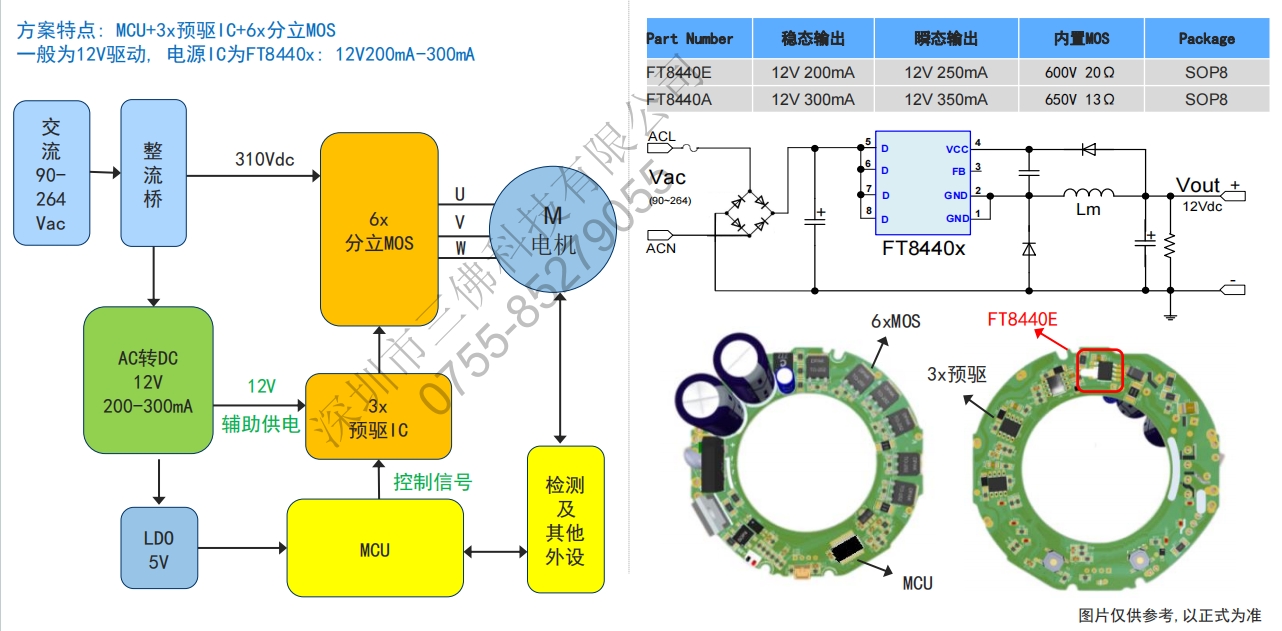

公模市場(分立MOS方案)

方案特點:MCU+3x預驅IC+6x分立MOS一般為12V驅動，電源IC為FT8440x:12V200mA-300mA

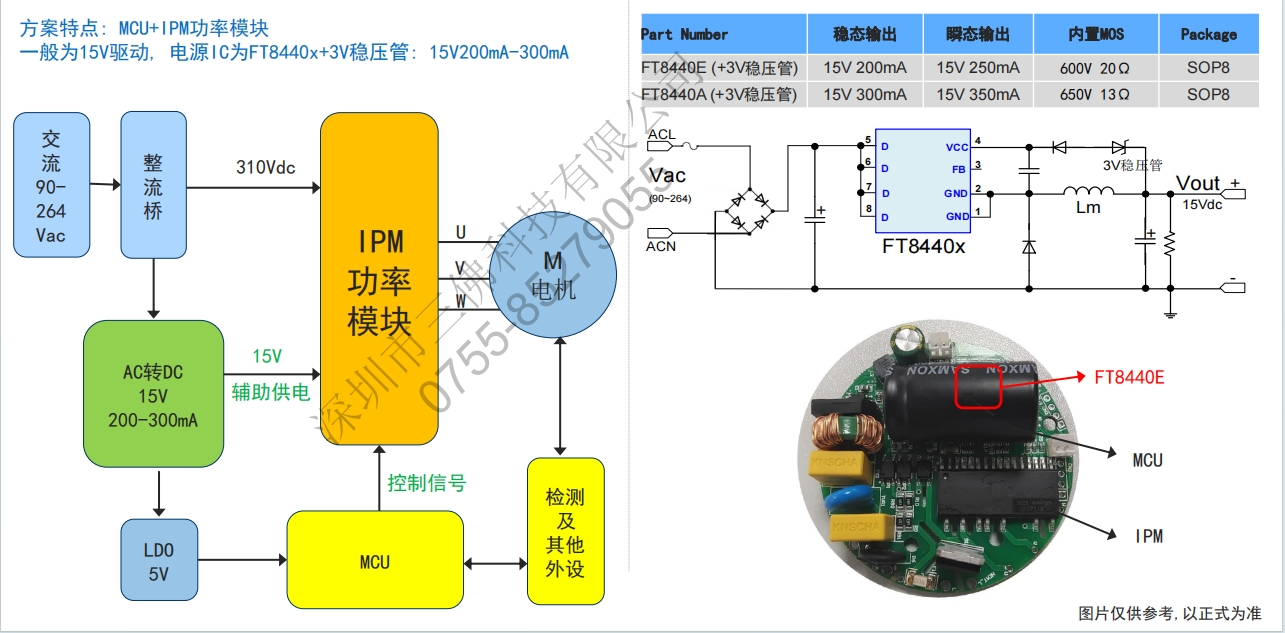

私模市場(IPM方案)

方案特點:MCU+IPM功率模塊一般為15V驅動，電源1C為FT8440x+3V穩壓管:15V200mA-300mA

3. 保護功能

FT8440x系列集成了多種保護功能，包括VCC欠壓保護（UVLO）、過壓保護（OVP）、過溫保護（OTP）、逐周期過流保護（OCP）和輸出短路保護（SCP），確保了系統的可靠性和安全性。

4. EMI性能

內置的抖頻和軟驅動技術有效提高了EMI性能，減少了對外部濾波器件的依賴，同時也降低了電感振動噪音。

5. 應用案例

在實際應用中，F(xiàn)T8440x系列電源IC已被用于多種高速吹風筒控制板設計中，提供了高效、穩定的電源解決方案。例如，華秋高速風筒產品設計開發中，控制板良率做到了95%以上，穩定性穩居行業頭部位置。

6. 結論

FT8440x系列電源IC以其高集成度、高精度輸出和豐富的保護功能，成為了高速吹風筒控制板設計的優選方案。它不僅提高了產品的性能和可靠性，還降低了設計復雜性和成本，是高速吹風筒等個人護理電器的理想選擇。
