BP85224DA是晶豐明源推出的一款高性能、高集成度、低待機功耗的開關電源驅動芯片，專為全電壓85~265VAC輸入的Buck、Buck-Boost變換器拓?fù)鋺?yīng)用設計。這款芯片以其極簡的外圍設計和出色的性能，成為5V200mA電源規格的理想選擇。

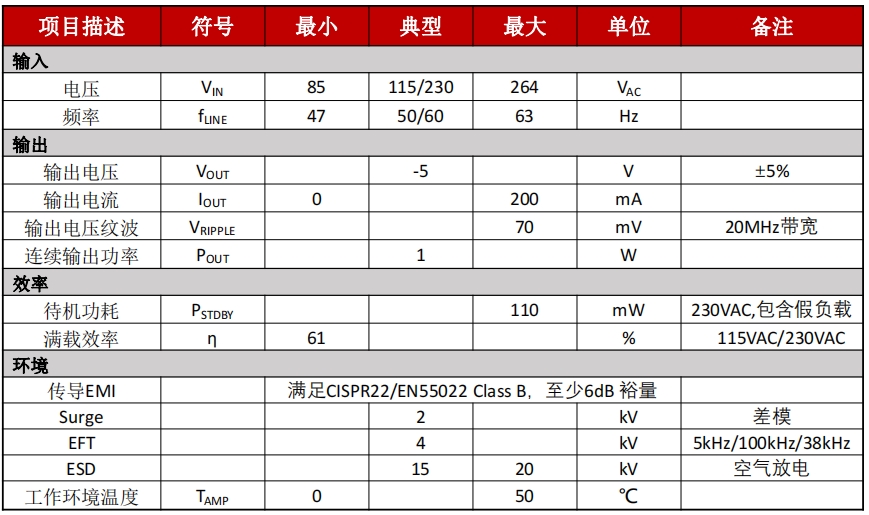

BP85224DA 5V200mA電源規格

    輸入電壓范圍：85Vac-265Vac，使得BP85224DA能夠適應全球不同的電源環境。
    輸出電壓：固定5V輸出，適用于大多數需要5V電源的設備。
    持續輸出電流：200mA，滿足中小功率設備的需求。
    低待機功耗：小于50mW@230Vac，符合現代電源對能效的要求。

BP85224DA電路圖和設計要點

BP85224DA的典型應用電路圖如下：

    VOUT：輸出電壓端，提供穩定的5V輸出。
    GND：接地端，確保電路的穩定運行。
    FB：反饋端，用于輸出電壓的反饋調節。
    DRAIN：連接高壓MOSFET的漏極，負責電源的開關控制。
    IC-GND：芯片地，與DRAIN配合工作。
    NC：空腳，無需連接。

BP85224DA電路設計中的關鍵元件包括：

    電感L1：1mH電感，用于儲能和濾波。
    電容EC1和EC2：2.2uF/400V電容，用于輸出電壓的穩定。
    電容EC3：220uF/16V電容，提供大容量濾波。
    二極管D1和D2：M7快速恢復二極管，用于保護電路。

BP85224DA內部集成了VCC電容、反饋電阻、續流二極管以及供電二極管，極大地簡化了電路設計，降低了系統成本和復雜性。

BP85224DA應用領域

BP85224DA適用于多種小家電輔助電源，如空氣炸鍋、破壁機、電飯煲等，提供穩定可靠的電源解決方案。

結論

BP85224DA以其高集成度、優異的性能和極簡的外圍設計，成為5V200mA非隔離電源設計的優選。這款芯片不僅能夠滿足小家電電源的需求，還能在其他需要5V電源的應用中發揮重要作用。選擇BP85224DA，意味著選擇了一個高效、可靠且經濟的電源解決方案。
