在 12 W 以內的隔離型充電器、適配器市場，芯茂微推出的 LP3717 系列一直以“極簡外圍、自供電、原邊反饋”著稱。LP3717BSH（Rev.0.99）和 LP3717BSL（Rev.1.1）兩兄弟，因為封裝、腳位、典型應用圖幾乎一模一樣，常被工程師直接畫上 BOM。然而，兩者的數據手冊版本號差異（0.99 vs 1.1）已經暗示：它們并不完全等價。本文通過逐項對比，給出“能否直接替換、如何替換、何時不能替換”的實戰結論。
兩芯片均為 SOP8L，腳位定義相同：FB、GND、SEL、C、VCC。
PCB 焊盤、推薦走線、散熱銅箔做法完全一致。
→ 純硬件焊接層面可直接互換，無需改版。
架構：自供電 PSR，斷續模式，BJT 內置。
保護全家桶：VCC 鉗位/欠壓、FB 上電阻開路、輸出短路、輸出過壓、OTP。
功能：
– 原邊恒流/恒壓可編程
– 輸出線損補償
– 抖頻、前沿消隱、退磁檢測
推薦工作頻率 ≤ 60 kHz，待機功耗 < 60 μA。
外圍極簡：無啟動電阻、無輔助繞組 VCC 二極管。
BSH：780 mA（SEL 懸空）
BSL：880 mA（SEL 懸空）
結果：在同樣變壓器匝比下，BSL 可輸出更高功率 / 更大電流，或同樣電流下磁芯更省。
BSH：VCBO = 750 V
BSL：VCBO = 750 V（版本 1.1 更新后確認，看似相同，但內部工藝微調，余量更足）
BSH：典型 1.00 V，未給全區間
BSL：0.95 V – 1.05 V 三溫測試保證
→ 若產品對輸出電壓精度（±3 % 以內）有要求，BSL 的溫漂更好。
BSH：1.40 V（典型）
BSL：1.40 V（典型），但規格書給出 1.35 V – 1.45 V 全區間
→ 若輸出電壓設置在上限附近，BSL 觸發重啟點略低，需要復核過壓保護余量。
BSH：52 %
BSL：50 %
→ 恒流公式中的系數 k 需重新代入；若直接替換，恒流點會偏移約 4 %。
BSH Rev 0.99：仍標“Confidential – Customer Use Only”，部分參數為設計保證。
BSL Rev 1.1：已量產、版本鎖定，參數全部測試保證。
→ 從供應鏈風險角度，BSL 更優。
建議直接選用 BSL：功率余量更大、規格書更完整。
– 若原設計恒流點低于 BSH 的 780 mA，且輸出電壓精度、過壓保護窗口有 ≥ 5 % 余量，可直接貼 BSL，無需調試。
– 若原設計已逼近 780 mA，貼 BSL 后恒流點會抬高 ≈ (880/780)2 ≈ 27 %，需重設 RSEL 或重新計算匝比。

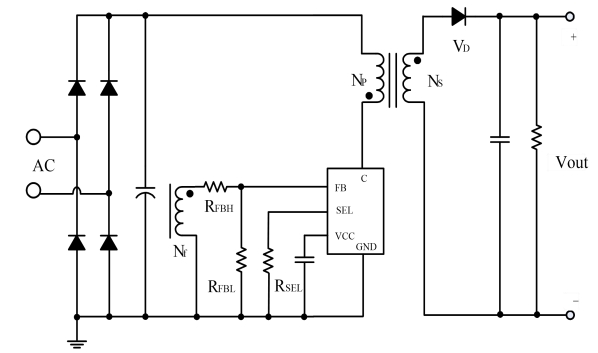

任何替換都視為變更，需報備；若認證機構要求一致性聲明，必須重新做差異測試。典型應用圖如下所示
□ 確認變壓器 NP/NS、RSEL、RFBH/RFBL 計算值在 BSL 新參數下仍滿足目標 Vout、Iout。
□ 用 BSL 的 RTDEM=0.5 代入恒流公式重算，必要時把 RSEL 增大 5 %–8 % 以抵消電流上升。
□ 輸出過壓保護點復核：若原設定值接近 1.40 V，需下調 RFBH 或抬高保護點余量。
□ 溫升實驗：BSL 峰值電流更大，相同磁芯下 BJT 和變壓器溫度可能高 3 – 5 ℃，必要時降低頻率或加大磁芯。
□ 傳導/輻射 EMI：BSL 峰值電流斜率略陡，有可能在 150 kHz – 300 kHz 段高 1 – 2 dB，預留濾波器余量。
LP3717BSH 與 LP3717BSL “腳位兼容、外圍一致”，但 BSL 在功率、精度、工藝可靠性上全面“加料”。若項目尚未定型，優先選 BSL；若已定型且對恒流、過壓窗口有嚴苛余量，必須按差異清單重新核算。把兩兄弟當作“可替換但需復核”的元器件，而不是“盲貼即可”的 Pin-to-Pin 替身，才是穩妥的工程態度。
