在當今電子設備日益復雜且對電源性能要求極高的背景下，高效的電源管理芯片成為了保障設備穩定運行的關鍵。LP3799FAC作為一款48W集成MOS管原邊反饋電源芯片，憑借其卓越的性能和高度集成化的設計，在眾多電源解決方案中脫穎而出。本文將對LP3799FAC進行全面而深入的解析，從其基本特性、內部架構、工作原理到實際應用案例，全方位展現這款芯片的優秀品質。
LP3799FAC是由芯茂微推出的一款高性能電源管理芯片，專為滿足高功率密度、高效率、高可靠性電源設計需求而生。它集成了MOS管和原邊反饋控制功能，能夠?qū)崿F(xiàn)對電源的精準控制，廣泛應用于適配器、充電器、LED驅動等領域。其輸入電壓范圍寬廣，90Vac~264Vac的輸入電壓覆蓋了全球大部分地區的電網電壓，確保了電源設備在全球范圍內的通用性。同時，該芯片支持-50-60Hz的頻率范圍，進一步增強了其適應不同電網環境的能力。
LP3799FAC的特性十分豐富，以下是其主要特性：
高效率：板端效率在不同負載和輸入電壓下表現出色，最高可達89.06%（1.125A負載，115Vac輸入電壓），平均效率也維持在88%以上，有效減少了能量損耗，提升了電源的整體性能。
集成MOS管：內置MOS管，簡化了電路設計，減少了外部元件數量，降低了成本，同時也提高了系統的可靠性。集成的MOS管具有較低的導通電阻，有助于提高電源的轉換效率。
原邊反饋控制：采用原邊反饋控制技術，無需次級反饋電路，簡化了電路結構，降低了成本，同時能夠?qū)崿F(xiàn)精準的輸出電壓和電流控制，提高了電源的穩定性和動態響應速度。
寬輸入電壓范圍：90Vac~264Vac的寬輸入電壓范圍，使其能夠適應不同國家和地區的電網電壓，增強了電源的通用性和適用性。
高可靠性：具備多種保護功能，如過流保護（OCP）、短路保護、過溫保護等，確保了電源在各種異常情況下都能安全可靠地工作。在過流保護測試中，不同輸入電壓下的過流保護點均穩定在2.08A~1.93A之間，有效保護了電源免受過流損壞。
低待機功耗：待機功耗極低，在90Vac~264Vac的輸入電壓范圍內，待機功耗僅為0.041W~0.083W，符合節能要求，有助于降低設備在待機狀態下的能耗。

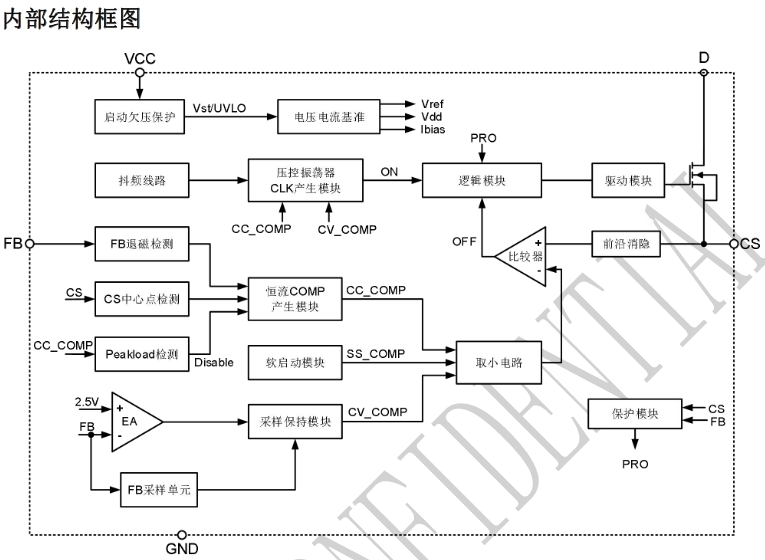

LP3799FAC的內部架構高度集成，主要包括以下幾個關鍵部分：
控制邏輯電路：負責對電源的啟動、關斷、調制等進行控制，確保電源按照預設的模式穩定運行。它能夠根據輸入電壓、負載情況等因素，動態調整開關頻率和占空比，以實現最佳的電源性能。
驅動電路：用于驅動內置的MOS管，使其能夠按照控制邏輯電路的指令準確地導通和截止。驅動電路的設計考慮到了MOS管的開關特性，確保了開關過程的快速性和可靠性，減少了開關損耗。
反饋電路：采用原邊反饋機制，通過檢測原邊電壓和電流的變化，間接獲取輸出電壓和電流的信息，從而實現對輸出的精準控制。這種反饋方式簡化了電路結構，降低了成本，同時能夠快速響應負載變化，保持輸出穩定。
保護電路：集成了多種保護功能，如過流保護、短路保護、過溫保護等。這些保護功能能夠?qū)崟r(shí)監測電源的工作狀態，一旦檢測到異常情況，立即采取相應的保護措施，確保電源的安全運行。例如，在短路測試中，不同輸入電壓下的短路功耗均控制在合理范圍內，有效保護了電源免受短路損壞。
其工作原理如下：
當電源接通后，輸入電壓通過整流濾波電路轉換為直流電壓，為LP3799FAC提供工作電源。控制邏輯電路啟動，驅動內置的MOS管導通，將能量從輸入端傳輸?shù)阶儔浩鞯脑叀Ｗ儔浩鲗⒛芰總鬟f到次級，經過整流濾波后輸出所需的電壓。原邊反饋電路實時監測原邊電壓和電流的變化，將其轉換為與輸出電壓和電流相關的信號，反饋給控制邏輯電路。控制邏輯電路根據反饋信號調整MOS管的開關頻率和占空比，從而實現對輸出電壓和電流的精準控制。同時，保護電路實時監測電源的工作狀態，確保電源的安全運行。
LP3799FAC的高性能使其在多個領域得到了廣泛應用。以下是一些典型的應用案例：
適配器
在筆記本電腦適配器中，LP3799FAC能夠提供穩定的24V1.5A輸出，滿足筆記本電腦的充電需求。其高效率和低待機功耗特性，使得適配器在長時間使用過程中能夠保持較低的發熱量，提高了適配器的可靠性和使用壽命。同時，寬輸入電壓范圍確保了適配器在不同國家和地區都能正常使用，增強了產品的通用性。
LED驅動
在LED照明領域，LP3799FAC可用于設計高功率LED驅動電源。其精準的輸出電壓和電流控制，能夠確保LED燈珠在不同負載和輸入電壓下都能保持穩定的亮度和色溫。原邊反饋控制技術簡化了電路設計，降低了成本，同時提高了電源的動態響應速度，能夠快速適應LED燈珠的亮度調節需求。此外，多種保護功能有效保護了LED燈珠免受過流、短路等異常情況的損壞，延長了LED燈具的使用壽命。
充電器
在手機、平板電腦等移動設備的充電器中，LP3799FAC的高效率和低待機功耗特性能夠顯著提高充電效率，減少能量浪費。其集成的MOS管和原邊反饋控制功能，簡化了充電器的電路設計，降低了生產成本，同時提高了充電器的可靠性和安全性。多種保護功能確保了充電器在各種使用場景下都能安全可靠地工作，有效保護了移動設備免受充電過程中的損壞。LP3799FAC電路圖如下所示
LP3799FAC作為一款48W集成MOS管原邊反饋電源芯片，憑借其高效率、集成化設計、精準的控制能力以及豐富的保護功能，在電源管理領域展現出了卓越的性能。其在不同負載和輸入電壓下的穩定表現，使其能夠滿足各種電源應用的需求。
無論是適配器、LED驅動還是充電器等領域，LP3799FAC都能夠提供可靠的電源解決方案，為電子設備的穩定運行保駕護航。隨著電子設備對電源性能要求的不斷提高，LP3799FAC無疑將成為電源設計工程師的首選芯片之一，為電源技術的發展注入新的動力。
