在電子電路的奇妙世界中，Buck-Boost電路宛如一位神奇的“魔力變壓器”，在直流電源領域施展著獨特的魔法，將輸入電壓進行靈活的升降轉換，以滿足各種電子設備對電源的嚴苛要求。

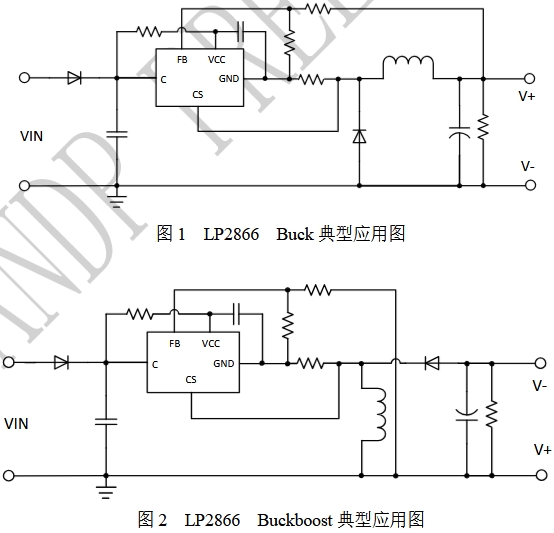

電路結構：簡潔而精妙的組合

Buck-Boost電路的構造堪稱簡潔與精妙的完美結合。其核心組件包括一個電感、一個開關管（通常為MOSFET）、一個二極管以及一個輸出電容。電感作為能量存儲元件，在電路中扮演著至關重要的角色，它能夠在開關管導通和截止的不同階段儲存和釋放能量，從而實現電壓的轉換。開關管則如同電路的“閥門”，在控制信號的驅動下快速地導通和截止，精確地調控電感中的電流流動路徑。二極管的方向性導電特性確保了電流在電路中的單向流動，避免了能量的無效損耗和電路的短路風險。輸出電容則負責平滑輸出電壓的紋波，使輸出電壓更加穩定和純凈，為負載提供高質量的電源供應。

工作原理：巧妙的能量轉換藝術

（一）開關管導通階段

當開關管導通時，輸入電源通過電感和導通的開關管形成閉合回路，電流開始在電感中線性增長，電感儲存能量。此時，二極管因開關管的導通而處于反向偏置狀態，截止不導電。電流持續流經電感和開關管，電感中的磁場能量不斷增加，為后續的能量釋放做好準備。

（二）開關管截止階段

開關管截止瞬間，電感中的電流無法瞬間改變，電感開始釋放之前儲存的能量。此時，電感兩端產生反向電動勢，使得二極管正向偏置導通。電感釋放的能量通過二極管向輸出電容和負載供電，輸出電容儲存的能量與電感釋放的能量共同作用，維持輸出電壓的穩定。在這個過程中，電感的磁場能量逐漸轉化為電能，傳遞給負載和輸出電容。

（三）穩態工作情況

在Buck-Boost電路的穩態工作條件下，電感電流的平均值保持恒定。開關管的導通占空比決定了輸出電壓與輸入電壓的比值關系。通過調節開關管的占空比，可以實現輸出電壓在高于、低于或等于輸入電壓的范圍內靈活調節，滿足不同負載對電壓的需求。

應用領域：電子設備的電源“魔法師”

Buck-Boost電路憑借其獨特的電壓轉換能力，在眾多電子設備中發揮著關鍵作用。在便攜式電子設備中，如智能手機、平板電腦和筆記本電腦等，Buck-Boost電路能夠根據設備在不同工作模式下的電源需求，自動調節輸出電壓，確保設備在電池電量變化或連接不同電源適配器時穩定運行。在汽車電子系統中，面對汽車電氣系統中電壓波動較大的情況，Buck-Boost電路可以有效地將汽車電池或發電機輸出的不穩定電壓轉換為汽車電子控制單元、車載信息系統等負載所需的穩定電壓，保障汽車電子設備的可靠工作。此外，在工業自動化控制、通信基站電源以及可再生能源發電系統等領域，Buck-Boost電路也廣泛應用，為各種復雜環境下的電子設備提供精準的電源解決方案。

總結與展望

Buck-Boost電路作為直流電源轉換領域的重要組成部分，以其簡潔的結構和高效的能量轉換特性，在現代電子設備中發揮著不可或缺的作用。隨著電子技術的不斷發展和創新，對電源管理的要求日益提高，Buck-Boost電路的應用范圍也將不斷擴大和深化。未來，通過進一步優化電路設計、提高開關器件的性能以及開發更先進的控制策略，Buck-Boost電路將在實現更高效率、更小體積、更低功耗的電源系統方面發揮更加重要的作用，為電子設備的智能化、便攜化和高性能化發展提供堅實可靠的電源支持，繼續在電子電路領域書寫其“魔力變壓器”的傳奇篇章。
